Cincon CFM500S ACDC 并联电源方案

在过去的几年中，Cincon一直是行业中的先驱，提供具有前沿技术的多样化电源解决方案，例如无风扇和基板冷却电源解决方案，涵盖了广泛的功率范围。自从这些产品推出以来，Cincon已经收到了来自市场的许多积极反馈，并且这些产品已经被广泛应用于各种恶劣环境或安静的地方。随着对更高功率的需求继续上升，Cincon将研发精力致力于满足这些不断增长的需求。这次我们使用内置并行功能（-pc版本）对CFM500S进行了升级，使CFM500S-PC成为高效、可靠、高功率和基板冷却的解决方案。
为了利用模块化配置，必须在电源模块之间集成电流共享。以下是三种主要并联方法的概述。被动和主动电流共享之间的关键区别在于是否包含用于并行连接的额外第三根导线。

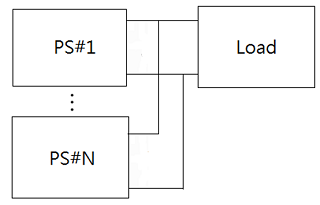

Brute-force (passive)

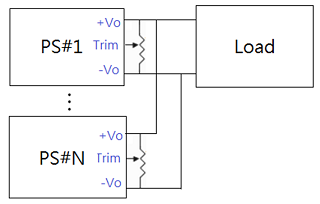

Voltage-droop(passive)

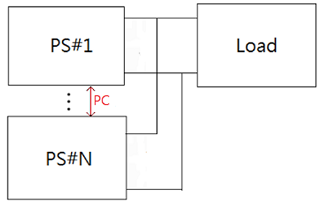

Active current share

CFM500S-PC采用创新的主动电流共享技术，这是一种智能且动态的方式，可管理并联的多个电源单元。这种先进的控制机制可确保在相互连接的单元之间平均分配负载，从而提供稳定可靠的输出，满足各种应用的苛刻电源要求。
CFM500S-PC设计用于并行操作。为了实现更精确和一致的电流共享，应遵循以下设计准则:
1. 当2个单元并联时，通过将PC引脚连接在一起，可以在模块之间平均分担负载电流。并行连接如下所示。
E23015-5

2 units of CFM500S240-PC Parallel Connection Diagram

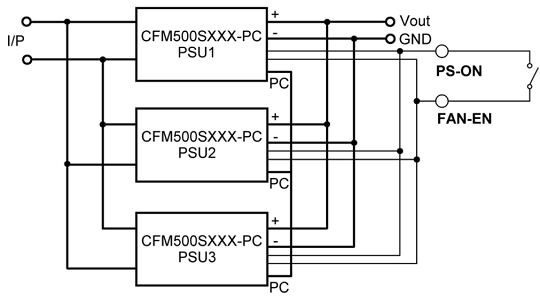

2. 当并联2台以上时，用户应将所有电源模块CN3的Pin4 (PS-ON)连接在一起，以确保并联的电源模块能够同时启动，而不会触发OCP。并行连接如下所示。
E23015-6

3 units of CFM500S240-PC Parallel Connection Diagram
3. 当电源并联时，遥感特性无法使用。
4. 只有输出电压相同的电源模块才能并联工作，并保证空载时输出电压不超过0.2V。
5. 最大总功率不能超过额定总功率的90%。总输出电流定义为:
E23015-12

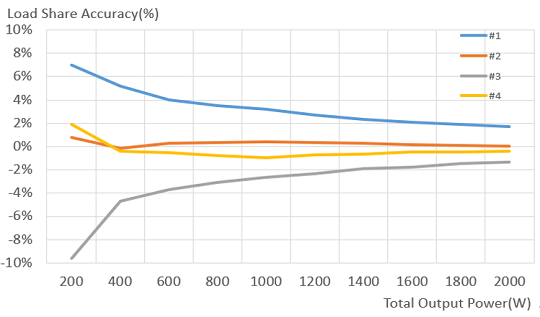

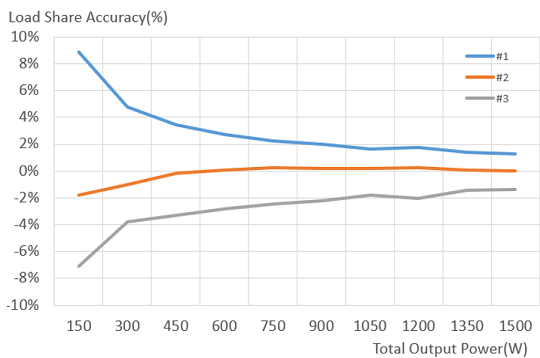

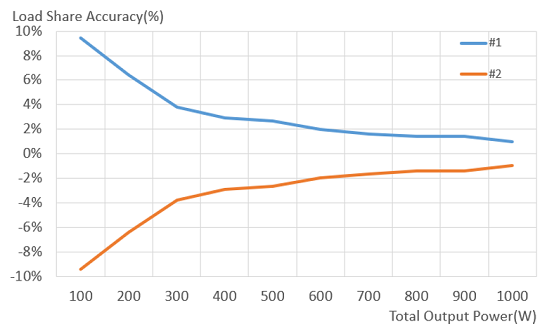

随着科学技术的不断进步，大功率电气设备的需求也在稳步增长。为了满足通过冗余电源使用实现更大输出功率或增强可靠性的需求，有必要并联使用多个电源模块。然而，在并联单元之间实现精确的电流共享对于优化性能至关重要。下面给出的三个图表说明了CFM500S-PC在2 ~4台并联配置下电流共享的卓越准确性。图表清楚地显示了负载电流在所有模块上的均匀分布，从而实现了无缝和平衡的运行。

E23015-7

resultant load current share accuracy

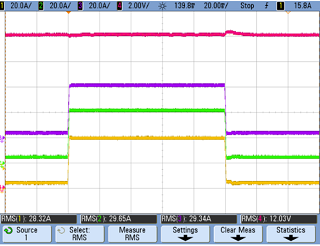

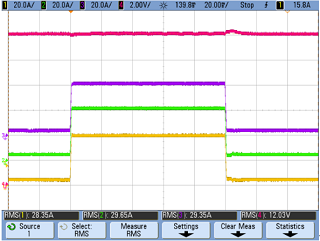

下图两幅图为三台并联CFM500S电源在动态波形中输出电流为150W ~ 1500W时负载变化的响应。从图中可以看出，当负载发生变化时，系统的输出电压和电流仍然保持稳定。

115Vac/60Hz; 150W-1500W-150W
CH1:Iout1, CH2:Iout2, CH3:Iout3, CH4:Vout

230Vac/50Hz; 150W-1500W-150W
CH1:Iout1, CH2:Iout2, CH3:Iout3, CH4:Vout

这种高精度的电流共享和出色的动态特性确保了最大的效率和可靠性，使其成为要求严苛应用的理想解决方案。凭借如此卓越的性能，电源系统具备了稳定性，减轻了潜在问题，并满足了现代工业的严格要求。

了解详情请浏览: CFM500S
